本文是我对2019年GOPS深圳站演讲的文字整理。这里我希望带给各位读者的是，如何站在整个互联网背景下系统化地理解Nginx，因为这样才能解决好大流量分布式网络所面临的高可用问题。

本文的题目有“巧用”二字，什么是巧用？同一个问题会有很多种解决方案，但是，各自的约束性条件却大不相同。巧用就是找出最简单、最适合的方案，而做到这一点的前提就是必须系统化的理解Nginx！本文分四个部分讲清楚如何达到这一目的：

1. 首先要搞清楚我们面对的是什么问题。这里会谈下我对大规模分布式集群的理解；

2. Nginx 如何帮助集群实现可伸缩性；

3. Nginx 如何提高服务的性能；

4. 从 Nginx 的设计思路上学习如何用好它。

1. 大规模分布式集群的特点

互联网是一个巨大的分布式网络，它有以下特点：

• 多样化的客户端。网络中现存各种不同厂商、不同版本的浏览器，甚至有些用户还在使用非常古老的浏览器，而我们没有办法强制用户升级；

• 多层代理。我们不知道用户发来的请求是不是通过代理翻墙过来的；

• 多级缓存。请求链路上有很多级缓存，浏览器、正反向代理、CDN等都有缓存，怎么控制多级缓存？RFC规范中有明确的定义，但是有些Server并不完全遵守；

• 不可控的流量风暴。不知道用户来自于哪些地区，不知道他们会在哪个时间点集中访问，不知道什么事件会触发流量风暴；

• 网络安全的高要求：信息安全问题要求通信数据必须加密；

• 快速迭代的业务需求：BS架构使软件开发方式发生了巨大变化，我们可以通过快速迭代、发布来快速验证、试错。

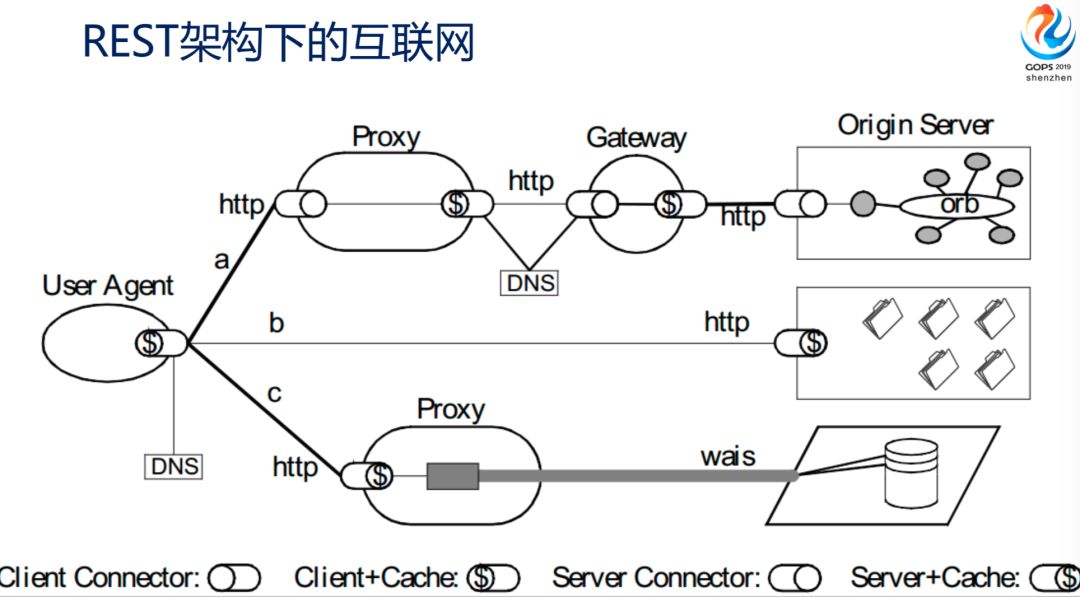

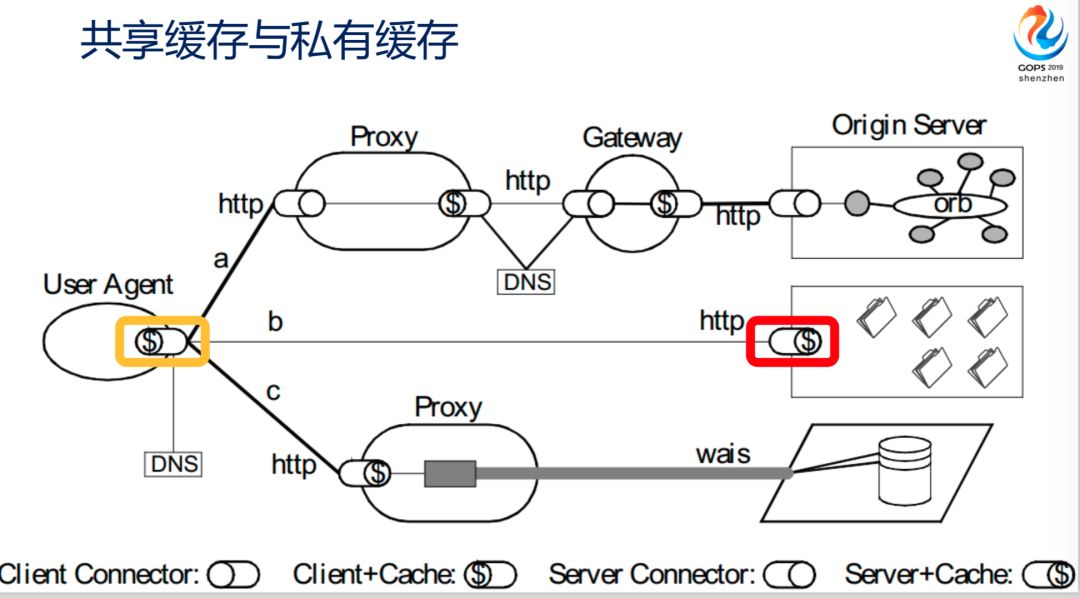

上图是典型的REST架构，图中包括客户端、正反向代理、源服务器，$符号代表缓存可以服务于上游，也可以服务于下游。

通过IP地址标识主机，通过域名系统简化使用，URI则指向具体资源，每种资源有许多种表述，而服务器通过HTTP协议将表述转移至客户端上展示。这便是REST名为表述性状态转移的缘由，我在极客时间《Web协议详解与抓包实战》课程第7、8节课中对此有详细的介绍。

设计架构时有许多关注点，与本文主题相关的有4个要点：

• 可伸缩性。核心点在于如何有效的、动态的、灰度的均衡负载。

• 可扩展性指功能组件的独立进化。可以理解为某个 Nginx 模块独立升级后，并不影响Nginx整体服务的属性。

• 网络效率，也就是如何提升信息传输的效率。

• HTTP协议功能的全面支持。HTTP1的RFC规范非常多，毕竟它经历了20多年的变迁，而这20多年里互联网的巨大变化是HTTP1的设计者无法预料到的，这些规范也并不被所有Server、Client支持。 当然HTTP2和HTTP3相对情况会好很多。

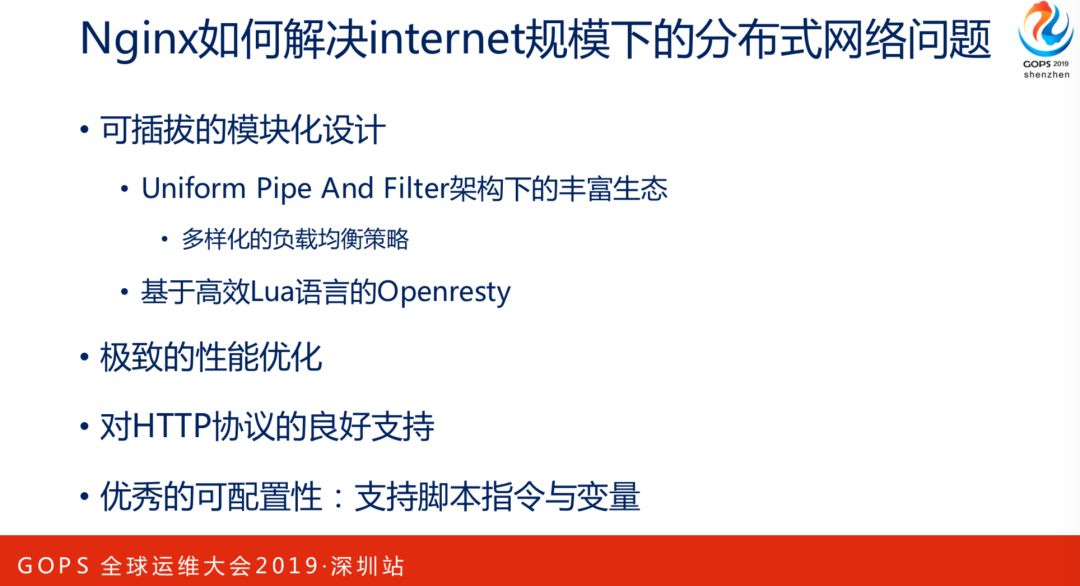

• Nginx有优秀的可插拔模块化设计，它基于统一管道架构。

• 其中有一类模块我称它为 upstream 负载均衡模块，官方 Nginx 便提供了最小连接、RoundRobin、基于变量控制的 hash、一致性 hash 等负载均衡策略，而大量的第三方模块更提供了许多定制化的负载均衡算法。
• 基于 Lua 语言的 Openresty 有自己的生态，这些 Lua 模块也提供了更灵活的实现方式。
• Nginx 在性能优化上做得非常极致，大家知道最近F5收购了 Nginx 公司，为什么要收购？因为 Nginx 的性能可以与基于硬件的、价格昂贵的F5媲美！
• Nginx 对 HTTP 协议的支持是比较全面的，当我们使用一些小众的替代解决方案时，一定要明确自己在HTTP协议有哪些独特需求。
• 优秀的可配置性，在nginx.conf配置文件里我们可以使用脚本指令与变量实现复杂的功能。

2. Nginx与scalability

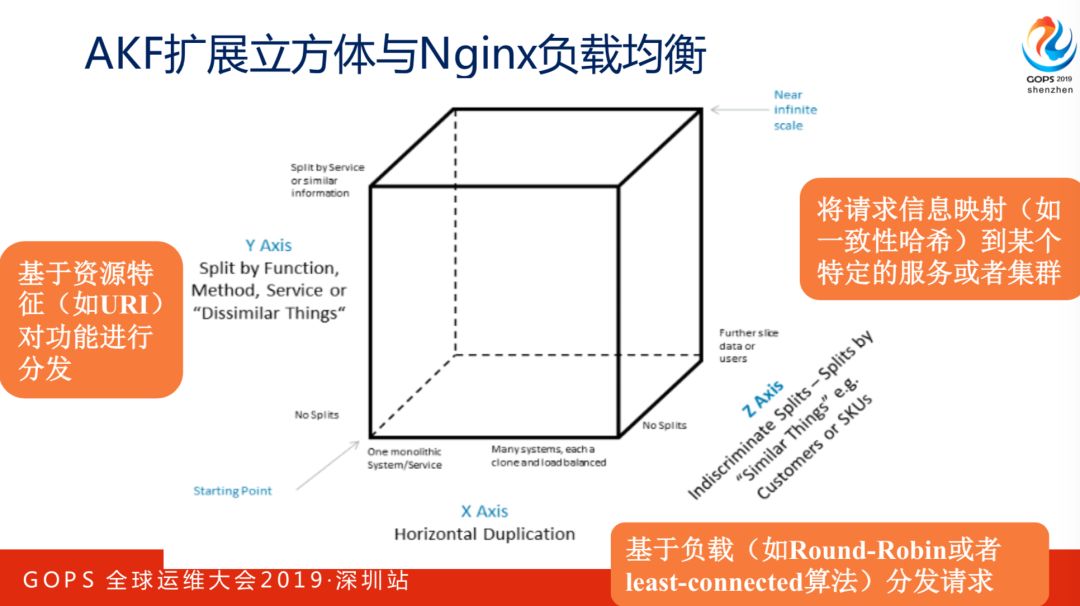

在讨论 Nginx 的负载均衡策略前，我们先来了解AKF扩展立方体，它能使我们对此建立整体思维。AKF扩展立方体有X、Y、Z轴，这三个轴意味着可以从3个角度实现可伸缩性：

• X轴指只需要增加应用进程，不用改代码就能水平的扩展。虽然最方便 ，但它解决不了数据不断增长的问题。

• Y轴按功能切分应用，它能解决数据增长的问题，但是，切分功能意味着重构代码，它引入了复杂性，成本很高。

• Z轴基于用户的属性扩展服务，运维Nginx时这招我们最常用，通常我们基于变量取到用户的IP地址、URL或者其他参数来执行负载均衡。

当然，这三个轴可以任意组合以应对现实中的复杂问题。

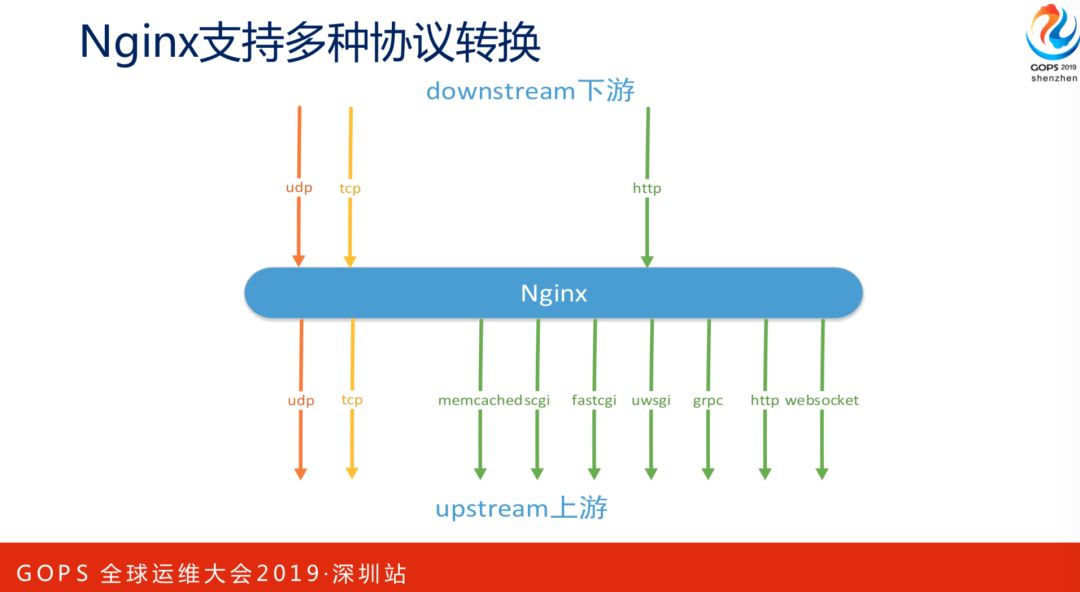

当然，要想解决可伸缩性问题，还必须在功能上支持足够多的协议。面向下游客户端主要是HTTP协议，当然Nginx也支持OSI传输层的UDP协议和TCP协议。受益于Nginx优秀的模块化设计，对上游服务器Nginx支持非常多的应用层协议，如grpc、uwsgi等。

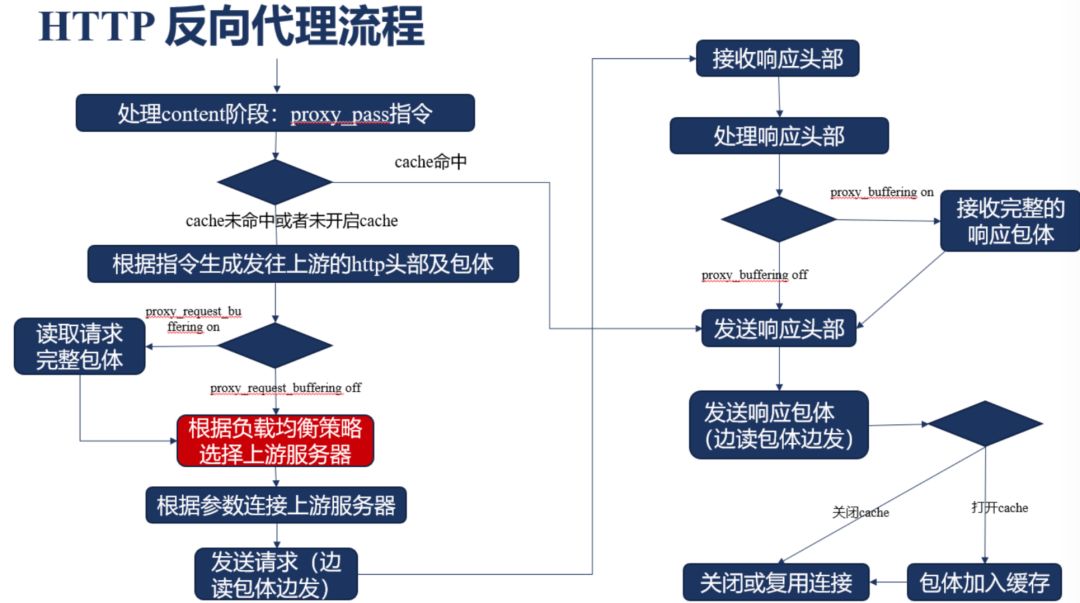

上图是Nginx执行反向代理的流程图，红色是负载均衡模块，任何一个独立的开发者都可以通过开发模块来添加新的LB策略。

Nginx必须解决无状态HTTP协议带来的信息冗余及性能低下问题，而Cache缓存是最重要的解决手段，我们需要对Cache在反向代理流程中的作用有所了解。当下游是公网带宽并不稳定，且单用户信道较小时，通常Nginx应缓存请求body，延迟对上游应用服务建立连接的时间；反之，若上游服务的带宽不稳定，则应缓存响应body。

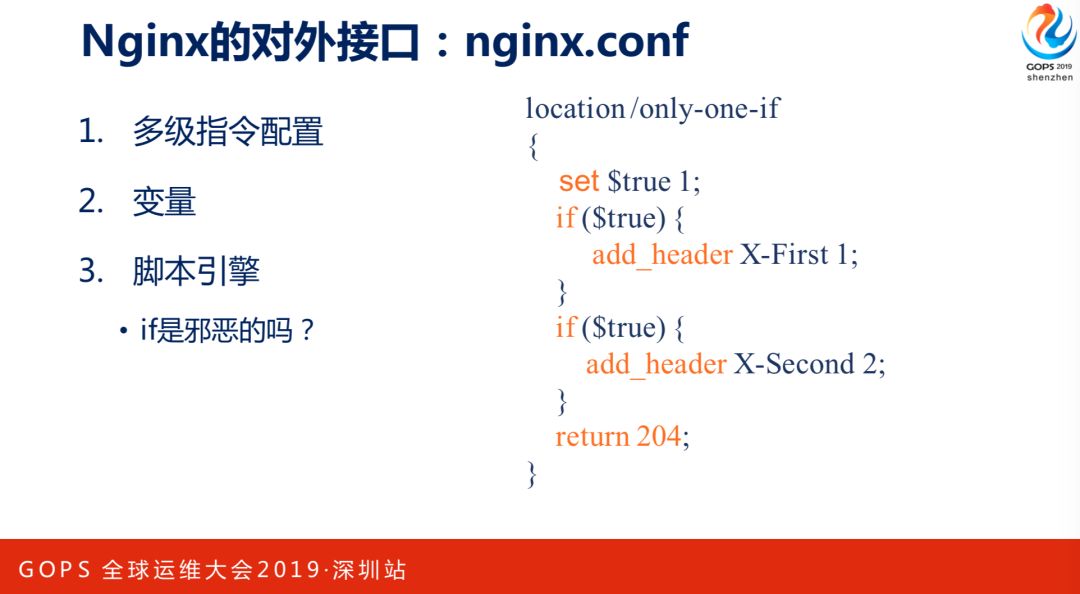

理解nginx配置文件的3个关键点是：

1. 多级指令配置。通过大括号{}，我们可以层层嵌套指令，借用父子关系来模块化的配置代码。

2. 变量，这是我们实现复杂功能，且不影响Nginx模块化设计的关键。变量是不同模块间低耦合交互的最有效方式！

3. 脚本引擎。脚本指令可以提供应用编程功能。很多人说Nginx的if指令是邪恶的，比如上图中的代码，其实我们只有理解if指令是如何影响父子嵌套关系后，才能正确的使用if。在《Nginx核心知识150讲》第141课我有详细介绍。

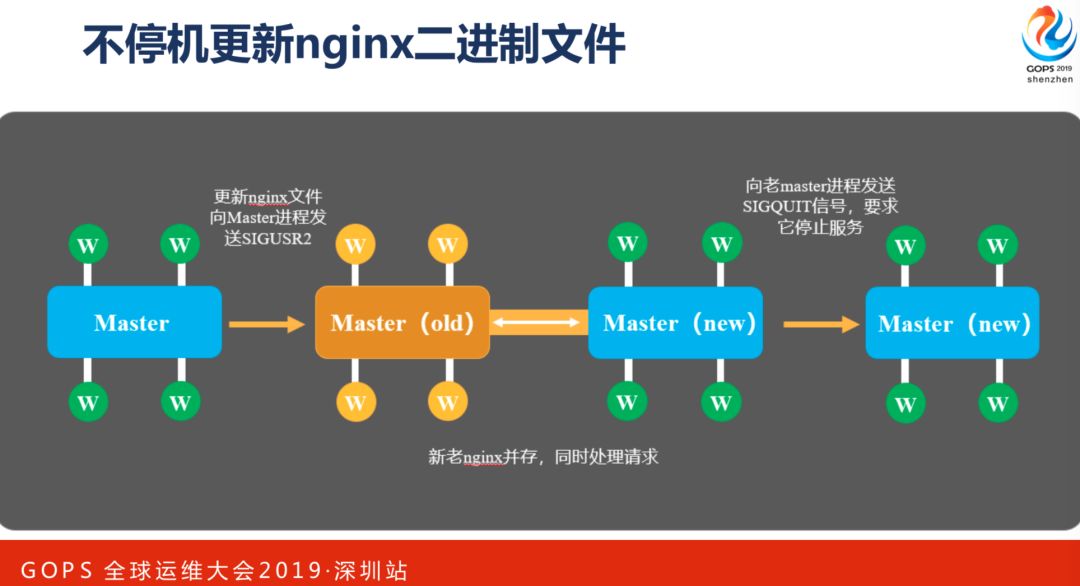

Nginx官方迭代速度很快，在前两年差不多是两周一个版本，现在是一个月一个版本。频繁的更新解决了Bug也推出了新功能。但我们更新Nginx时却不能像更新其他服务一样，因为Nginx上任一时刻处理的TCP连接都太多了，如果升级Nginx时不能很好的应对就会出现大规模的用户体验问题。

Nginx采用多进程结构来解决升级问题。它的master进程是管理进程，为所有worker进程保留住Syn半连接队列，所以升级Nginx时不会导致大规模三次握手失败。相反，单进程的HAProxy升级时就会出现连接建立失败问题。

3. Nginx与集群performance

缓存有两个实现维度：时间与空间。基于空间的缓存需要基于信息来预测，提前把用户可能请求的字节流准备好。而基于时间的缓存如上图所示，蓝色线条的请求触发了缓存（public share cache），这样红色线条的第二次请求可以直接命中缓存。

浏览器中的是私有缓存，私有缓存只为一个用户服务。Nginx上实现了共享缓存，同时Nginx也可以控制浏览器中私有缓存的有效时间。

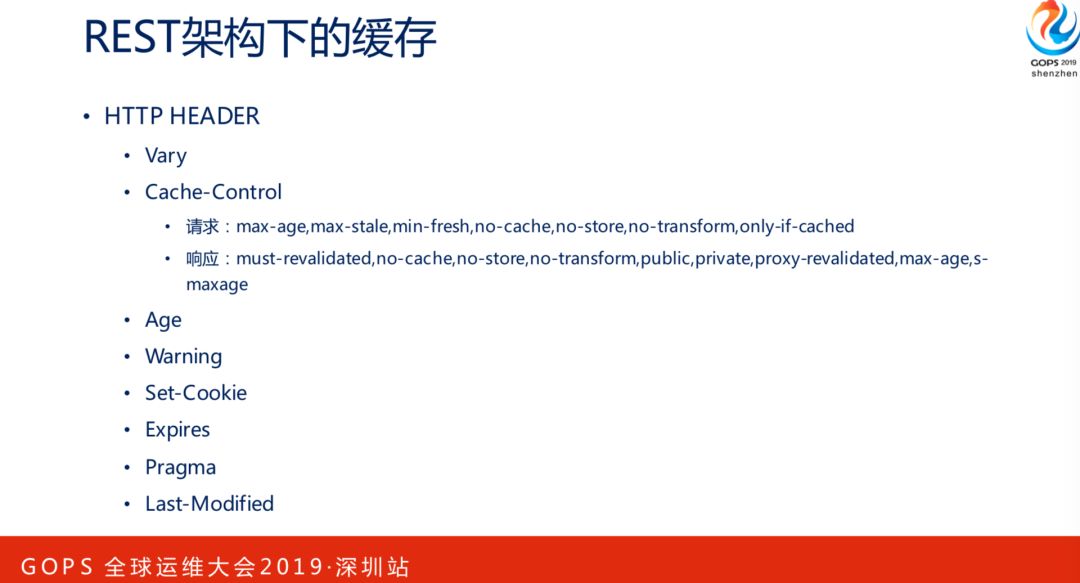

RFC规范定义了许多缓存相关的头部，如果我们忽略了这些规则会很难理解Nginx如何基于下游的请求、上游的响应控制私有缓存及共享缓存，而且不了解这些规则其实不容易读懂nginx.conf中缓存相关指令的说明文档。在《Web协议详解与抓包实战》课程第29到32课我详细的介绍了缓存相关的规则。

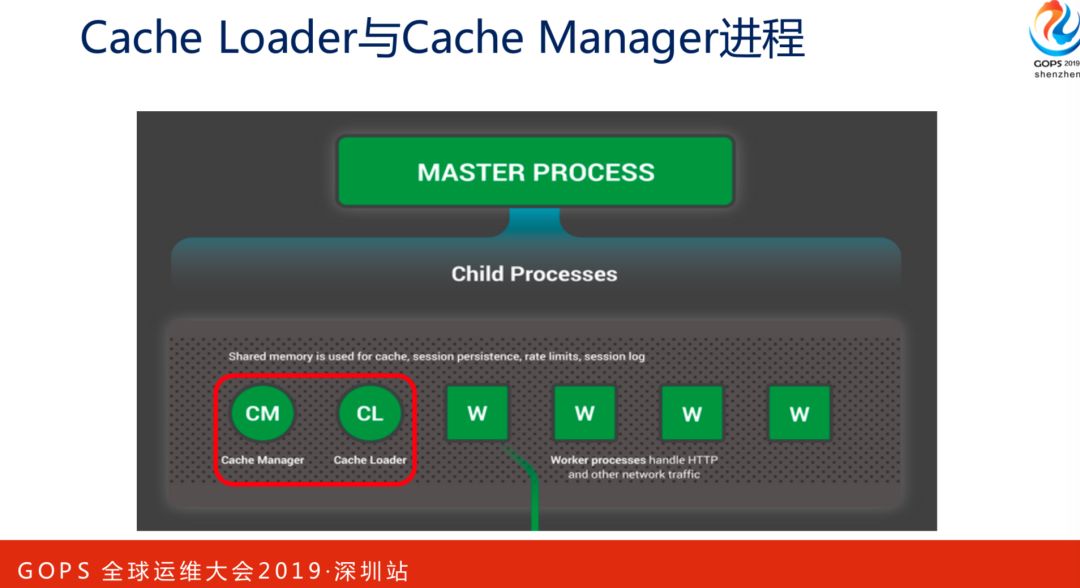

有些同学会问我，为什么部署Nginx之后没有看到上图中的Cache  Loader和Cache  Manger进程呢？因为我们没有启用Nginx的缓存。当然，即使我们开启缓存后，Cache Loader进程可能还是看不到的。

为什么呢？因为 Nginx 为了高性能做了很多工作。当重启Nginx时，之前保存在磁盘上的缓存文件需要读入内存建立索引，但读文件的IO速度是很慢的，读缓存文件（文件很大很多）这一步骤可能耗时非常久，对服务器的负载很大，这会影响worker进程服务用户请求的能力。CL进程负责每次只读一小部分内容到共享内存中，这大大缓解了读IO慢的问题。CM进程负责淘汰过期缓存。

当下游有一份过期资源时，它会来询问Nginx时：此资源还能用吗？能用的话，通过304告诉我，不要返回响应body（可能很大！）了。

当Nginx缓存的资源可能过期时，它也可以问上游的web应用服务器：缓存还能用吗？能用的话通过304告诉我，我来更新缓存Age。

RFC7033文档详细定义了这一过程，我在《Web协议详解与抓包实战》第28课有详细介绍。

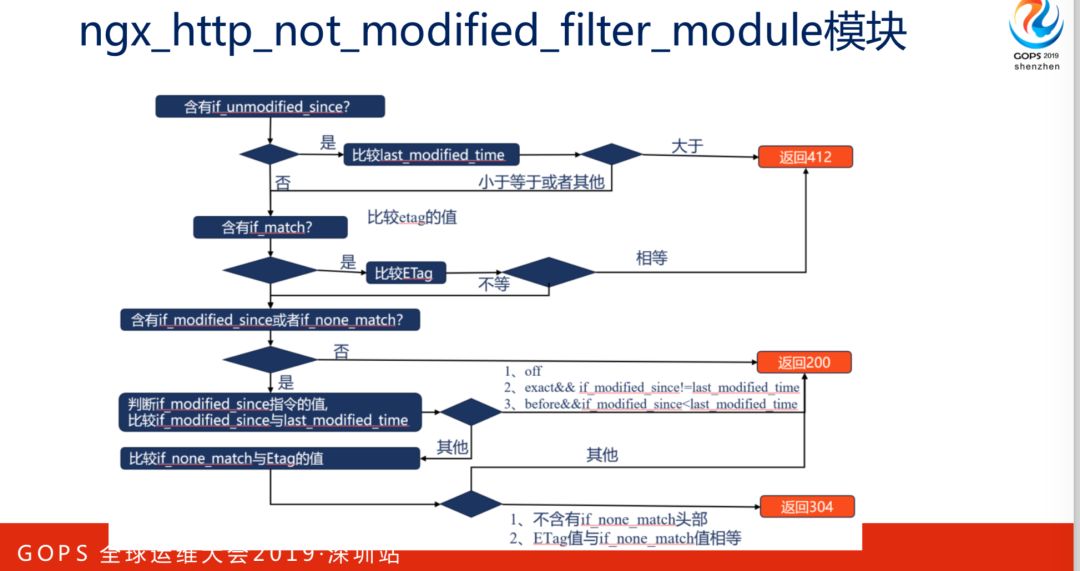

Nginx的not_modified过滤模块便负责执行这一功能。我在《Nginx核心知识150讲》课程第97、98课对此有详细介绍。

如果我们突然发布了一个热点资源，许多用户请求瞬间抵达访问该资源，可是该资源可能是一个视频文件尺寸很大，Nginx上还没有建立起它的缓存，如果Nginx放任这些请求直达上游应用服务器（比如可能是Tomcat），非常可能直接把上游服务器打挂了。因为上游应用服务器为了便于功能的快速迭代开发，性能上是不能与Nginx相提并论的。这就需要合并回源请求。

怎么合并回源请求呢？第一个请求过来了，放行！第二个请求也到了，但因为第1个请求还没有完成，所以上图中的请求2、4、5都不放行，直到第6步第1个请求的响应返回后，再把缓存的内容作为响应在第8、9、10中返回。这样就能缓解上游服务的压力。

减少回源请求是一个解决方案，但如果Nginx上有过期的响应，能不能先将就着发给用户？当然，同时也会通过条件请求去上游应用那里获取最新的缓存。我们经常提到的互联网柔性、分级服务的原理与此是相同的。既然最新内容暂时由于带宽、性能等因素不能提供，不如先提供过期的内容，当然前提是不对业务产生严重影响。

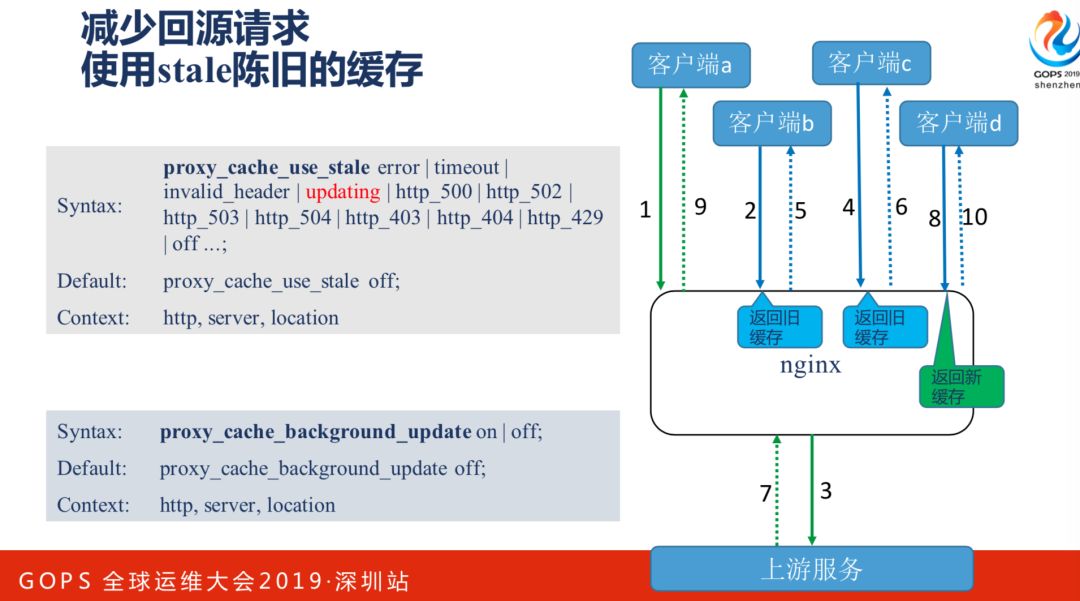

Nginx中的proxy_cache_use_stale指令允许使用stale过期缓存，上图中第1个请求放行了，第2、3请求使用旧缓存。从这里可以看出Nginx应对大流量有许多成熟的方案。

我们在网页上会使用播放条拖动着看视频，这可以基于Http Range协议实现。但是，如果不启用Slice模块Nginx就会出现性能问题，比如现在浏览器要访问一个视频文件的第150-249字节，由于满足了缓存条件，Nginx试图先把文件拉取过来缓存，再返回响应。然而，Nginx会拉取完整的文件缓存！这是很慢的。

怎么解决这个问题呢？使用Nginx的slice模块即可，如果配置100字节作为基础块大小，Nginx会基于100-199、200-299产生2个请求，这2个请求的应用返回并存入缓存后再构造出150-249字节的响应返回给用户。这样效率就高很多！通常，Nginx作为CDN使用时都会打开这一功能。

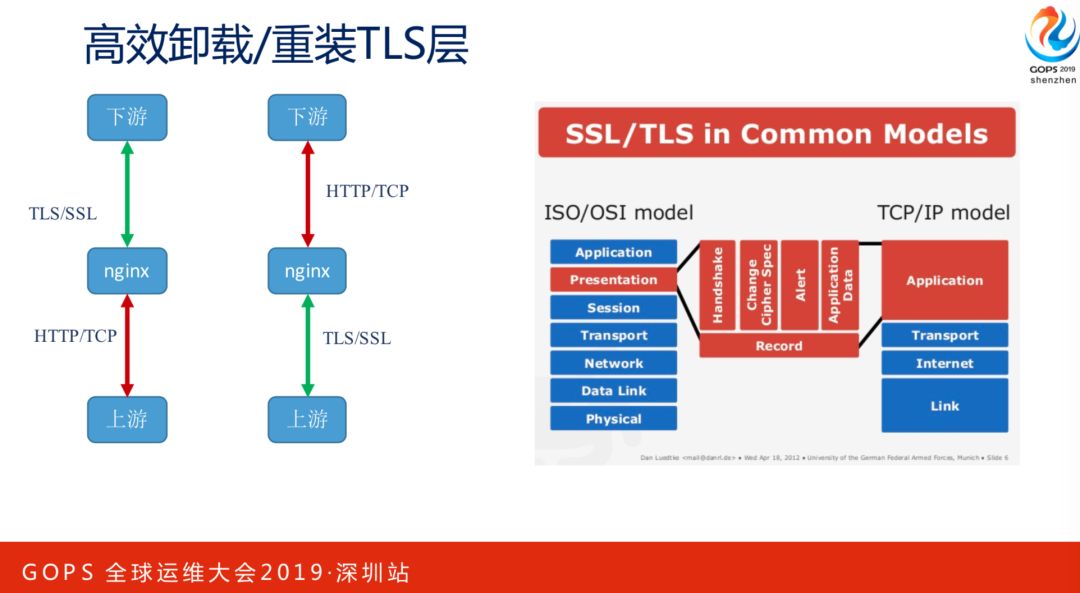

互联网解决信息安全的方案是TLS/SSL协议，Nginx对其有很好的支持。比如，Nginx把下游公网发来的TLS流量卸载掉TLS层，再转发给上游；同时，它也可以把下游传输来的HTTP流量 ，根据配置的证书转换为HTTPS流量。在验证证书时，在nginx.conf中我们可以通过变量实现证书或者域名验证。

虽然TLS工作在OSI模型的表示层，但Nginx作为四层负载均衡时仍然可以执行同样的增、删TLS层功能。Nginx的Stream模块也允许在nginx.conf中通过变量验证证书。

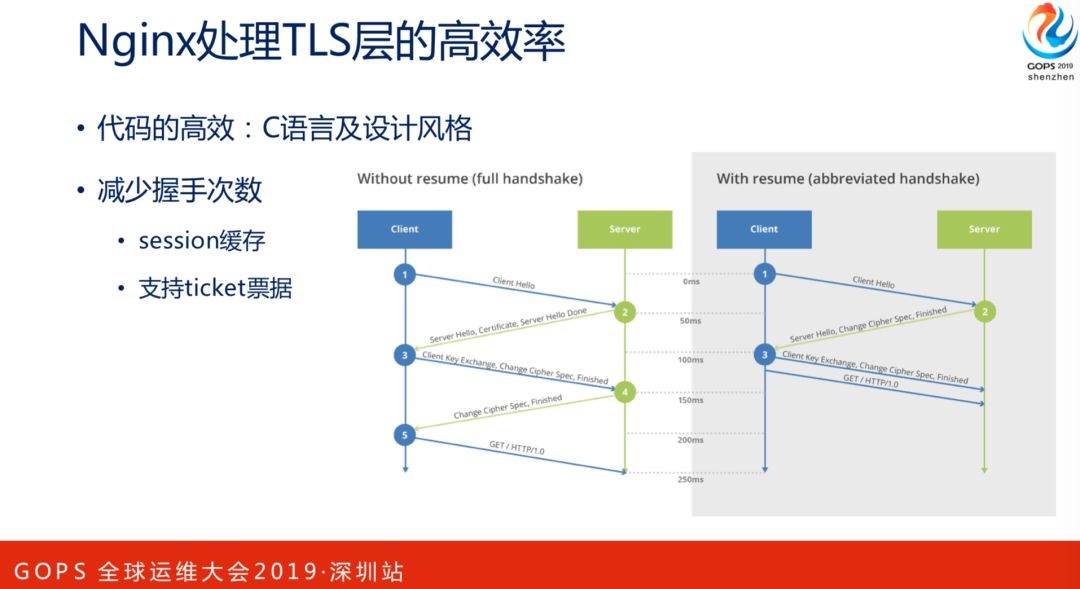

Nginx处理TLS层性能非常好，这得益于2点：

• Nginx本身的代码很高效，这既因为它基于C语言，也由于它具备优秀的设计。

• 减少TLS握手次数，包括：

• session缓存。减少TLS1.2握手中1次RTT的时间，当然它对集群的支持并不好，而且比较消耗内存。

• Ticket票据。Ticket票据可应用于集群，且并不占用内存。

当然，减少TLS握手的这2个策略都面临着重放攻击的危险，更好的方式是升级到TLS1.3。我在《Web协议详解与抓包实战》第80课有详细介绍。

4. 巧用Nginx

Nginx模块众多，我个人把它分为四类，这四类模块各自有其不同的设计原则。

• 请求处理模块。负责生成响应或者影响后续的处理模块，请求处理模块遵循请求阶段设计，在同阶段内按序处理。

• 过滤模块。生成了HTTP响应后，此类模块可以对响应做再加工。

• 仅影响变量的模块。这类模块为其他模块的指令赋能，它们提供新的变量或者修改已有的变量。

• 负载均衡模块。它们提供选择上游服务器的负载均衡算法，并可以管理上游连接。

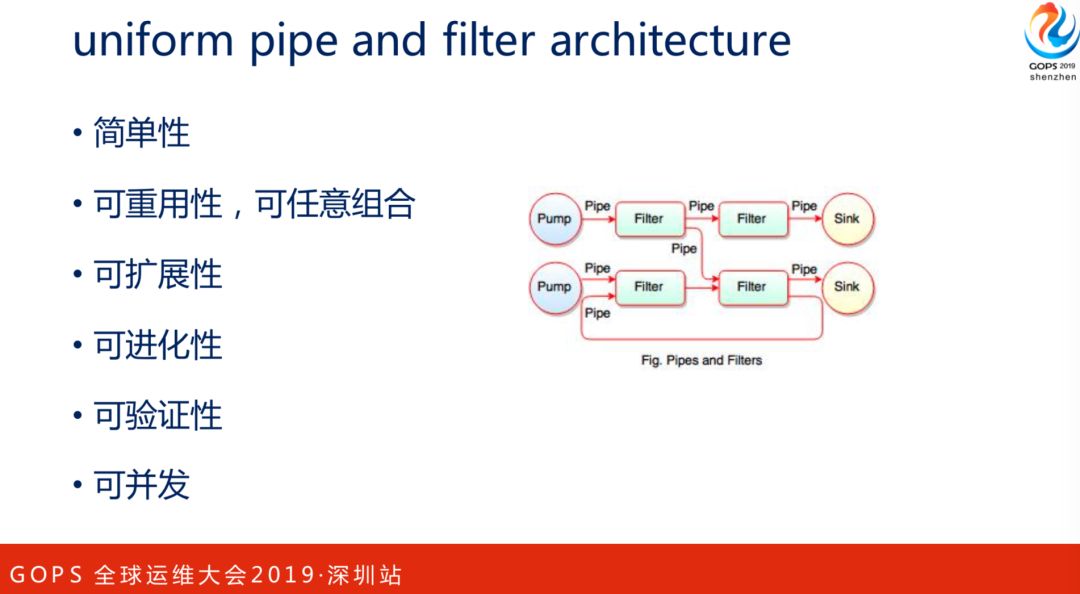

请求处理模块、过滤模块、负载均衡模块均遵循unitform pipe and filter架构，每个模块以统一的接口处理输入，并以同样的接口产生输出，这些模块串联在一起提供复杂的功能。

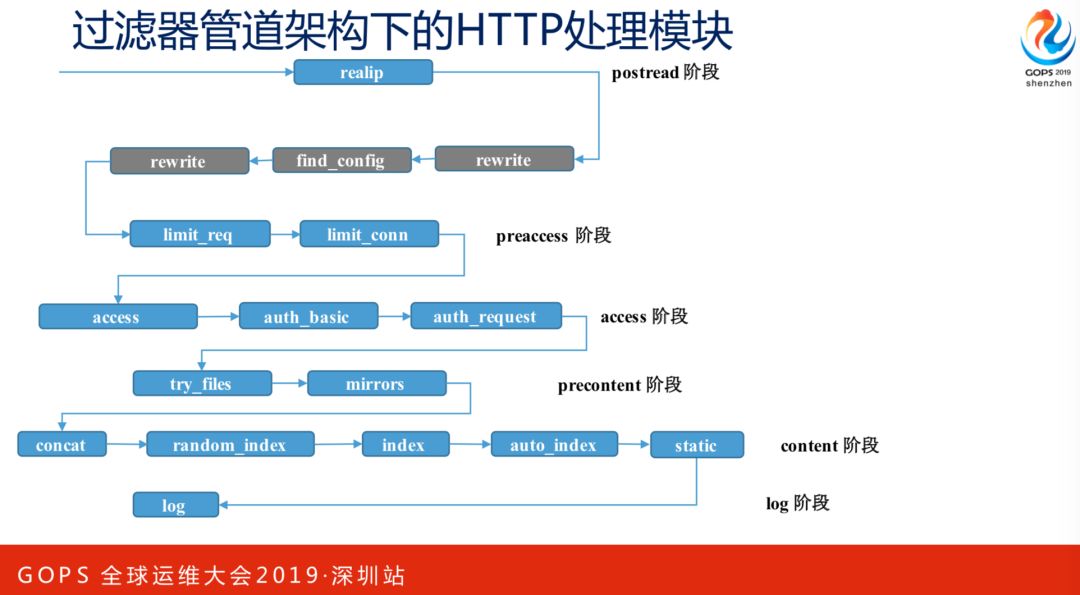

Nginx把请求处理流程分为11个阶段，所有请求处理模块必须隶属于某个阶段，或者同时在多个阶段中工作。每个处理阶段必须依次向后执行，不可跳跃阶段执行。

同阶段内允许存在多个模块同时生效，这些模块串联在一起有序执行。当然，先执行的模块还有个特权，它可以决定忽略本阶段后续模块的执行，直接跳跃到下一个阶段中的第1个模块执行。

每个阶段的功能单一，每个模块的功能也很简单，因此该设计扩展性很好。上图中的灰色模块Nginx框架中的请求处理模块。

上图中右边是 Openresty 默认编译进Nginx的过滤模块，它们是按序执行的。图中用红色框出的是关键模块，它们是必须存在的，而且它们也将其他模块分为三组，开发第三方过滤模块时必须先决定自己应在哪一组，再决定自己应在组内的什么位置。

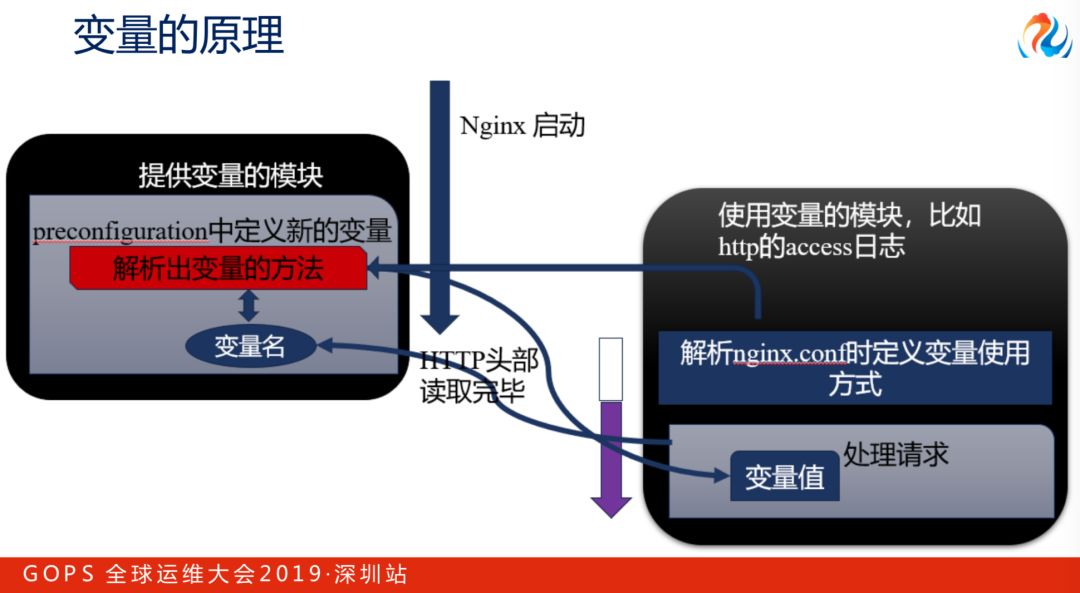

Nginx中的变量分为：提供变量的模块和使用变量的模块。其含义我在《Nginx核心知识150讲》第72课有介绍，关于框架提供的变量在第73、74课中有介绍。

无论我们使用了哪些模块，Nginx框架中的变量一定是默认提供的，它为我们提供了基础功能，理解好它们是我们使用好Nginx变量的关键。

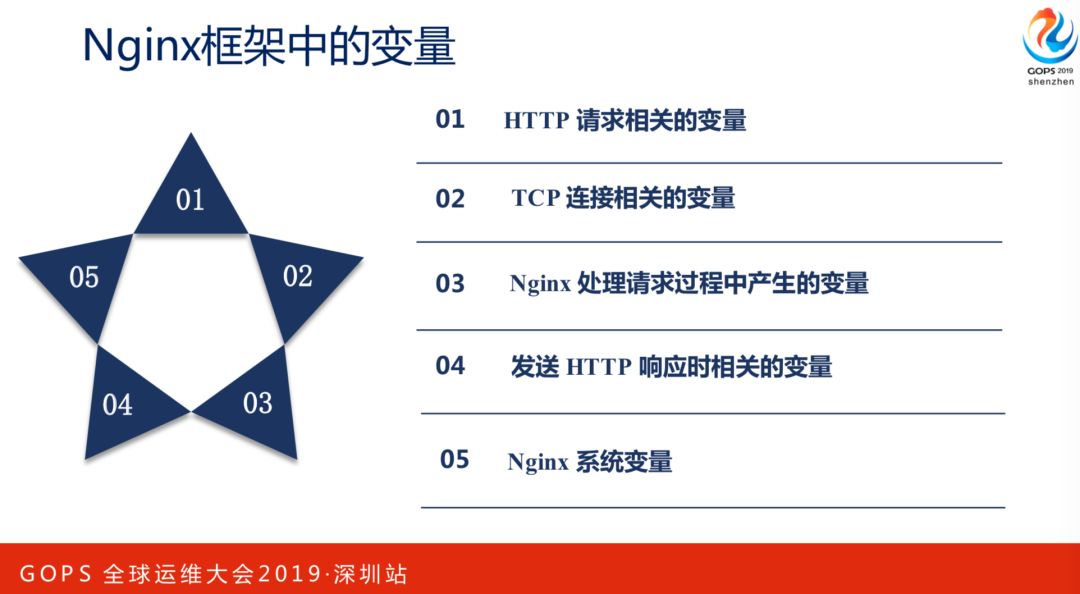

框架变量分为5类：

• HTTP 请求相关的变量

• TCP 连接相关的变量

• Nginx 处理请求过程中产生的变量

• 发送 HTTP 响应时相关的变量

• Nginx 系统变量

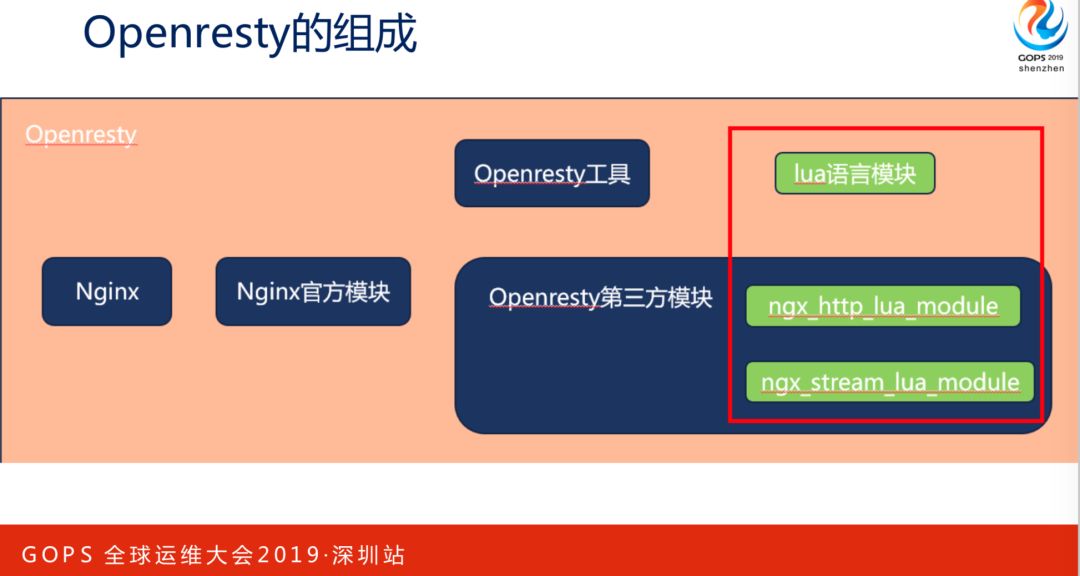

最后我们来谈谈Openresty，它其实是Nginx中的一系列模块构成的，但它由于集成了Lua引擎，又延伸出Lua模块并构成了新的生态。看看Openresty由哪些部分组成：

• Nginx，这里指的是Nginx的框架代码。

• Nginx官方模块，以及各类第三方（非Openresty系列）C模块。

• Openresty生态模块，它包括直接在Nginx中执行的C模块，例如上图中的绿色模块，也包括必须运行在ngx_http_lua_module模块之上的Lua语言模块。

• 当然，Openresty也提供了一些方便使用的脚本工具。

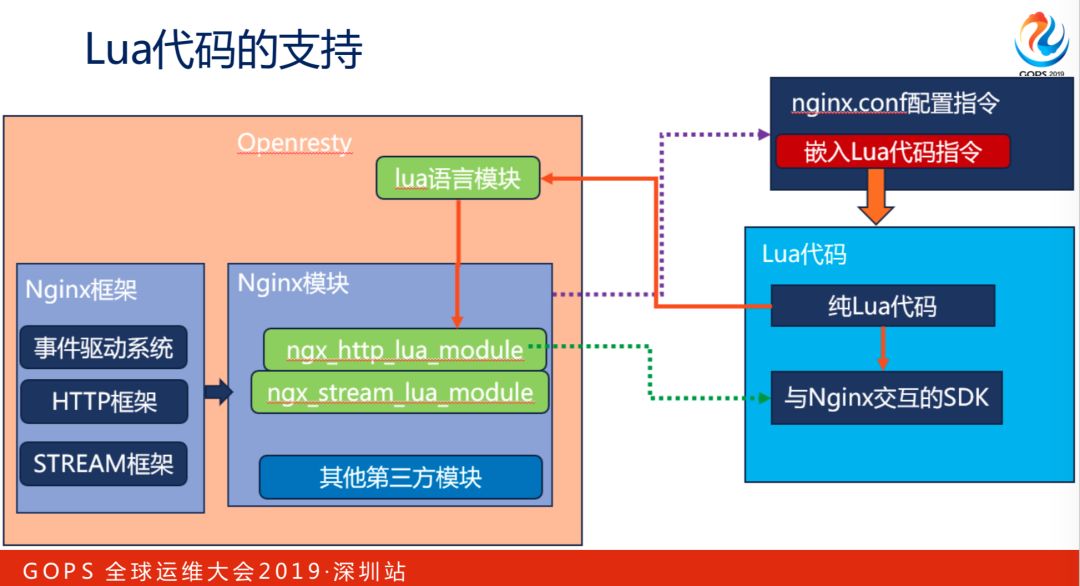

Openresty中的Lua代码并不用考虑异步，它是怎么在Nginx的异步C代码框架中执行的呢？

我们知道，Nginx框架由事件驱动系统、HTTP框架和STREAM框架组成。而Openresty中的ngx_http_lua_module和ngx_stream_lua_module模块给Lua语言提供了编程接口，Lua语言通过它们编译为C代码在Nginx中执行。

我们在nginx.conf文件中嵌入Lua代码，而Lua代码也可以调用上述两个模块提供的SDK调动Nginx的功能。

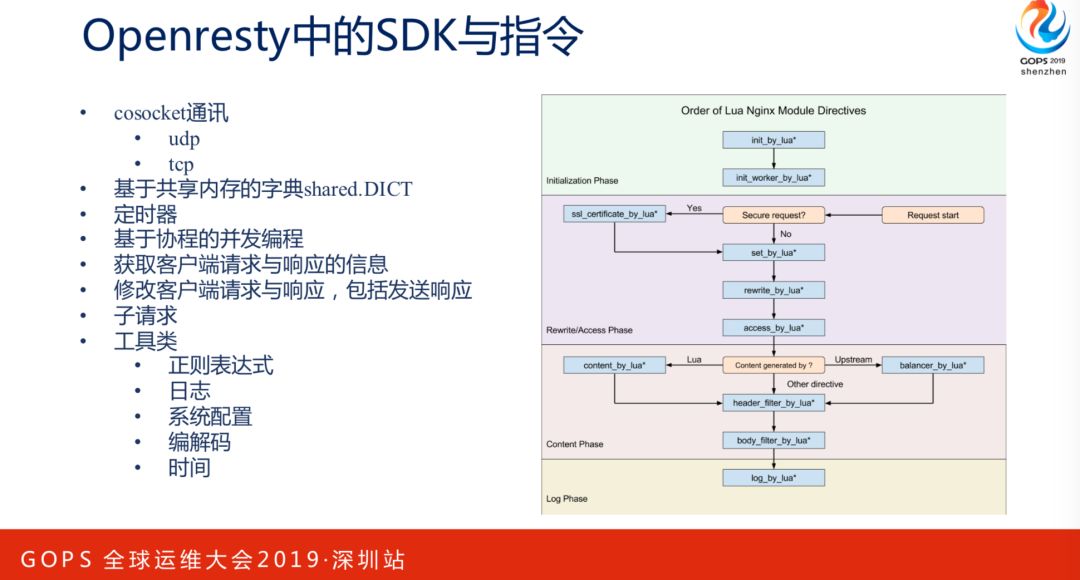

Openresty的SDK功能强大，我个人把它分为以下8大类：

• Cosocket提供了类似协程的网络通讯功能，它的性能优化很到位，许多其他Lua模块都是基于它实现的。

• 基于共享内存的字典，它支持多进程使用，所有worker进程间同步通常通过Shared.DICT。

• 定时器。

• 基于协程的并发编程。

• 获取客户端请求与响应的信息

• 修改客户端请求与响应，包括发送响应

• 子请求，官方Nginx就提供了树状的子请求，用于实现复杂功能，Openresty用比C简单的多的Lua语言又实现了一遍。

• 工具类，大致包含以下5类：

• 正则表达式

• 日志

• 系统配置

• 编解码

• 时间类

最后做个总结。在恰当的时间做恰当的事，听起来很美好，但需要我们有大局观。我们要清楚大规模分布式网络通常存在哪些问题，也要清楚分布式网络的常用解决方案，然后才能谈如何用Nginx解决上述问题。而用好Nginx，必须系统的掌握Nginx的架构与设计原理，理解模块化设计、阶段式设计，清楚Nginx的核心流程，这样我们才能恰到好处地用Nginx解决掉问题。
